控制柜是新能源电站中不可或缺的一部分，它起到控制、保护、检测、通信等多种功能，保障电站运行稳定和安全。本文将介绍浙江新能源控制柜的结构。

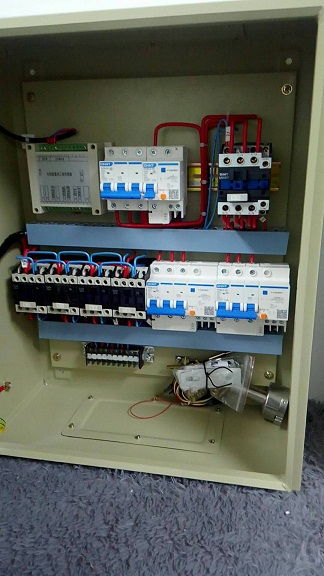

控制柜的结构组成主要包括机壳、门、控制电器元器件、电源和配电系统、接线盘、导线槽、照明系统和通风系统等部分。

1. 机壳

控制柜的机壳通常采用冷轧板或不锈钢板材制作，机壳厚度一般在1.5mm以上，并结合机械加工加强角钢等结构。机壳的颜色为灰白色，一般符合GB/T4942.1标准规定的颜色。

2. 门

控制柜的门通常采用钢化玻璃和不锈钢门，门上装有门锁和铰链，在开启和关闭时能够自由卡口。为了提高使用安全性，门的内侧应设置接地螺钉。

3. 控制电器元器件

控制柜中的控制电器元器件包括各种继电器、接触器、保险丝、开关等。这些元器件需要按照指定规格对控制面板上的元器件进行布置。

4. 电源和配电系统

控制柜的电源和配电系统是整个控制系统的核心，通常包括电流互感器、电压互感器、隔离变压器、DC电源等，这些元器件需要被安置在控制柜的底部，并按照指定规格进行布置。

5. 接线盘

控制柜的接线盘是连接控制柜内的各种电器元器件的关键部分，包括进线接口、电源接口、控制接口等，必须按照指定规格进行布线工作。

6. 导线槽

控制柜的导线槽用于承载电缆和导线，必须按照指定规格相互连接。导线槽还需要具备良好的散热性能，以保证控制柜的正常运行。

7. 照明系统

控制柜内部需要设置一定的照明系统以方便工作人员的操作。灯具装在机壳顶部的位置，照明面积应当是足够的。

8. 通风系统

控制柜内部电器元器件的运行会产生大量的热量，必须采用充气式或风扇散热系统来进行散热，确保控制柜内部的温度不会超过设定的范围。

以上就是浙江新能源控制柜的结构组成，其中每个部分都需要按照标准规范进行设计制作。在实际情况中，应根据客户要求进行个性化设计，并通过实际测试确保安全实用。
